Форум » РАДИОТЕХНИКА » Акустические системы » Ремонт китайских колонок (Как разобрать и отремонтирувать китайские колонки.)
Ремонт китайских колонок
Викр Дата: Вторник, 13.03.2012, 01:14 | Сообщение # 1
Админ
Группа: Администраторы
Сообщений: 71
Награды: 6
Репутация: 100
Статус: Офлайн
Делать покупки - очень хорошо. А покупать неисправные вещи за копейки - куда лучше!! Ведь мы можем отремонтировать их! cool У нас, у Виннице есть много магазинов по продаже разного, как и новых, так и неисправных устройств. В магазины можно не идти, достаточно пройтись по рынке...
Так я и сделал...Скуплял все, что имело вид. А именно китайские портативные колонки. Эти зверьки в большинстве случаях имеют мп3 проигрыватель, усилитель д-класса, внутренний аккумулятор на 3.7 и 2(3,1) динамика в одном корпусе.
Все очень просто: из строя чаще всего выходит псевдо-акумулятор, бывает усилитель или куда хуже - вся электроника(мп3 плеер,радио...) если такова имеется.Почему именно псевдо-акум - это дешевый китайский кусок дерьма, сделан из низкокачественных материалов, строк службы ограничен типом ЗУ и временем зарядки АКБ.

Усилитель - это очень жестокий элемент колонки. Странно, правда? 5-ти вольтовая микра, величиной с зерно пшеницы, раскачивает 4-омные прожорливые но маленькие динамики, и не сильно греется. Все потому что этот усилитель D-класса. Это последний класс усилителей звука, характерный своим низким токо-потреблением, стабильной работой при низком питании. Большой выходной мощностью, при малых размерах. Почти не требуется внешние детали(резисторы,транзисторы и т.п).
Например: микросхема TDA7480 - это 1-но канальный (10 ватт на канал при R=8Ом , питание V равно +- 16 Вольт ) усилитель НЧ D- класса, разработан специально для телевизоров, мониторов.

Возвращаемся к колонкам. Мне очень понравился усилитель PAM8403. Правда прикольное название? Пам-пам-рам biggrin ? Этот очень "матерый" 3 ваттный усилок, питается от 5 вольт. Почти не требует рассыпки. И качественно звучит! Есть в ассортименте как в DIP-е 16 так и SOIC-е 16. (Скачать даташит)Так если у ваших колонок накрылся усилок, то лучше данной микры я не встречал.
Ну, скажем, у наших колонок все в порядке, звук есть, батарейка целая, ну а вот мп3 что-то барахлит. То включится сам, то флэшки не видит, то сам по-себе музыку переключает, то радио глючить начнет. К сожалению в этой сфере не ведутся работы. Купить чип - почти нереально, перепрошить 1% из 100%. Программ нету.
Возможные причины: у вас плохо пропаяны разъемы, поищите источники инфракрасного света, может-быть они и есть причиной глюков. Проверьте питание на контроллере. Не упало ли что-то лишнее в гнездо СД карты(ЮСБ,МикроСД...).
В большинстве случаев функции востановляются в 100%. Только хитрые китайцы уж очень полюбили заливать все клеем/эпоксидкой, в этом и вся проблема. Разобрать и отремонтировать колонки не повредив корпус все-же реально!!!

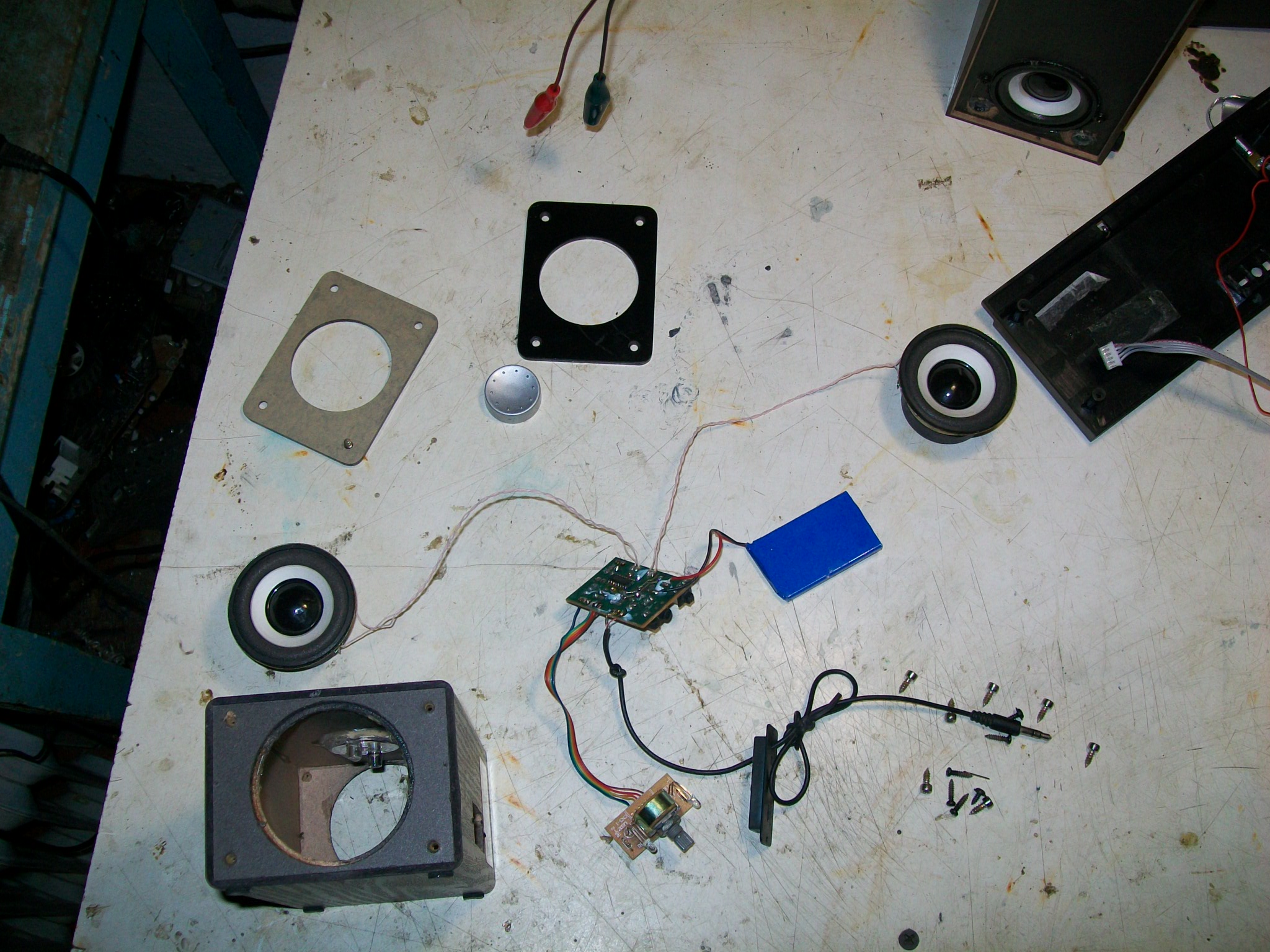

Смотрим фотографии в спойлере.


Да, и еще немножко микр подходящих для портативных колонок.
2-х канальные,3 - 3.1 Ватта на канал,6 - 6.2 Ватта общей мощности:
EUA6011AQ
EUA6021IR
LM4950TA
LM4950--
MAX9710EYP
MAX11EUE
MAX9760CT
PAM8403

Теперь 1-но канальные 3 Ватта:
APA3010
APA3012
CM8685

Если возникнут проблемы- немедленно пишем в эту тему!

Гость Дата: Четверг, 09.01.2020, 15:32 | Сообщение # 281
Группа: Гости





Как открыть колонку WSTER 1816 там деталь внутри выпала и колонку нужно открыть но уже все испробывали пожалуйста подскажите

Гость Дата: Суббота, 11.01.2020, 01:03 | Сообщение # 282
Группа: Гости





http://ali.pub/4cc7aj

http://ali.pub/4cc499

furaros Дата: Понедельник, 08.02.2021, 13:54 | Сообщение # 283
Новичок
Группа: Пользователи
Сообщений: 1
Награды: 0
Репутация: 0
Замечания: 0%
Статус: Офлайн
WSTER WS-215. Все работает кроме радио. Ищет станции но не находит. Шипит. На кварцевом резонаторе не указано значение. Через название микросхемы-RDA5807FP интернет выдает 32768 КгЦ. Ставил такой резонатор и менял микросхему - не помогло. Может кварц другой нужен? Кто знает?
...вдруг заработало радио, поиграло от аккумулятора, он  сел, я поставил на зарядку и снова слушал радио. Чере 30-60 минут радио снова перестало ловить. Станции ищет, но не находит. Шипение также исчезло. На стр.4 форума пишут, что нельзя слушать при включенной зарядке. Может в этом причина и снова микросхему RDA5807FP нужно менять?

Добавлено (09.02.2021, 14:19)
---------------------------------------------
Цитата Гость2065
Цитаты из форума:

Стр 10 Prestor
Имеется китайская колонка. С USB
и MicroSd флешек музыку воспроизводит на ура. А вот радио ловить категорически
отказывается (хотя раньше ловило норм).

Стр 15 ozezy
Уважаемые знатоки, нужна помощь.
У меня колонка SerteC STC-019, вдруг пропал приемник, вечером все работало, а
утром включили, а нету.
При запуске поиска дисплей показывает ,что
сканирование идет,динамики шипят, а станций не находит.С флешки все работает.
Визуально поврежденных деталей не обнаружено.

Стр 16 Vadimkavale
Доброго дня! Имею две
банки-колонки AX-999 Sprite.

1-я
не находит радио станции, хотя поиск идет.
Вставляеш провод USB -
нормально. Разобрал две - сравнил. Проводок антены
также висит "в
воздухе". Но другая ловит без провода.

Стр 21
Ребята,у меня колонка
ws-958rc.Перестало работать радио,как будто антенны вообще нет,только
шипит...случилось это в робочем состоянии...вскрыл визуально всё целое...
Ответ стр 21
Гость, скорее всегопроблема в входных каскадах радио, возможно оно было преподнесено к большому напряжению
или же статика. В любом случае восстановить такое радио очень сложно)

Стр 27
Добрый вечер.есть кит. колонка
проц CECL08В, укв CL6017S. Перестал работать приемник. Запускаю
сканирование не находит не одной станции. Юсб и сд работают без проблем. Все провода
припаяны и не оборваны. Может кто знает где искать?"

... и 1 абстрактный ответ. Как связаться с авторами цитат?


Сообщение отредактировал furaros - Вторник, 09.02.2021, 14:29

Игорь Дата: Вторник, Сегодня, 13:29 | Сообщение # 284
Группа: Гости





Доброго времени суток.
Колонка-Банка спрайт: забывает найденные радиостанции после выключения питания. Куда копать?
Спасибо.
